キャニオン Aeroad　よりエアロ、軽量に進化した新型エアロロード

ツール・ド・フランスから既に実戦投入され、その様子がキャッチされていたキャニオンの新型"Aeroad"がついにベールを脱いだ。空力性能を向上させるべくケーブルフル内装式を採用、レーススペックの完成車で6.8kgとなる軽量性を獲得したマシンへと進化している。

---

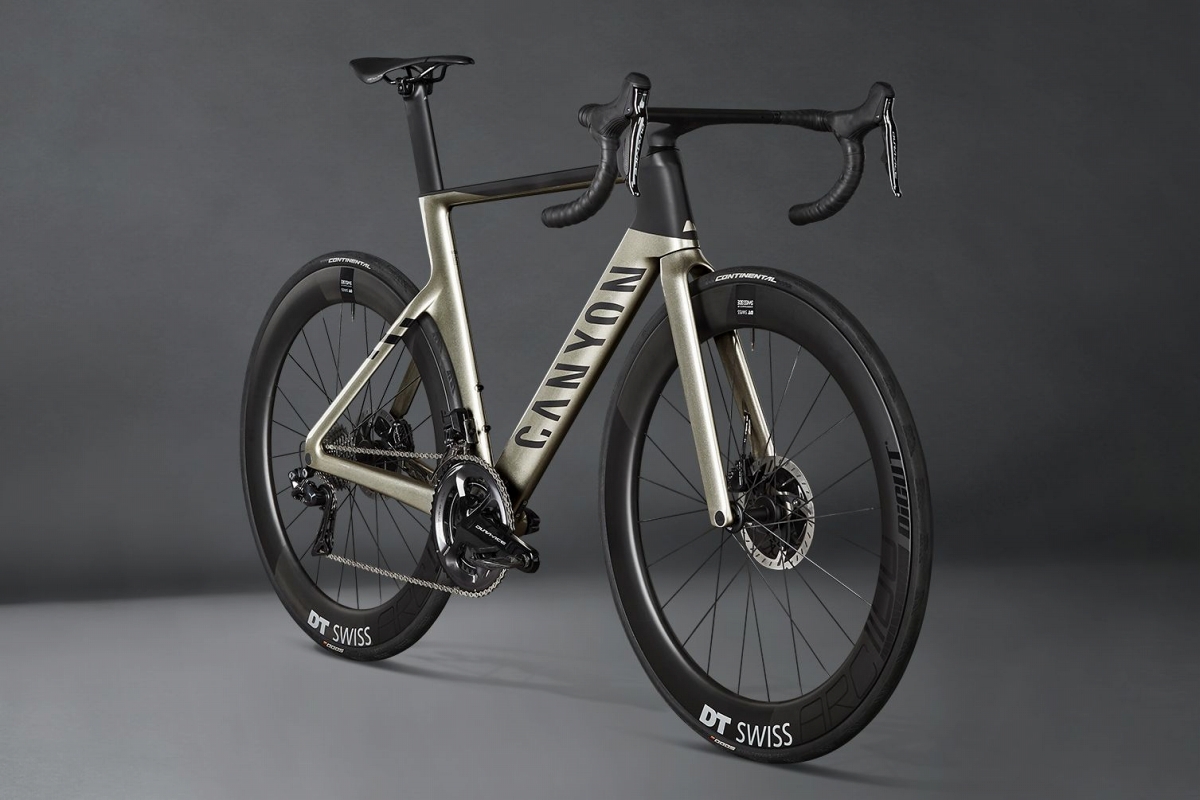

キャニオン Aeroad CFR（Tinted Chrome） (c)キャニオン
モビスターを筆頭にアルペシン・フェニックス、アルケア・サムシック、キャニオン・スラムといったチームにバイクを供給し、最高峰のレース現場で活躍を見せるキャニオン。グランツールの総合優勝を狙うUltimateシリーズと並び、スプリンターやアタッカーたちが選ぶAeroadがキャニオンのロードバイクラインアップの中心的存在だ。

2014年に登場した現行Aeroadはアレクサンドル・クリストフによるツール・ド・フランスのステージ優勝やロンド・ファン・フラーレンデレンから、2019年のマチュー・ファンデルプールによるアムステルゴールドレースまで長い期間に渡り、勝利を挙げ続けてきたバイクとして高い評価を集めていた。

ツール・ド・フランスで新型Aeroadを使用していたアレハンドロ・バルベルデ（スペイン、モビスター） photo:Makoto.AYANO
キャニオンは現行Aeroadを上回る次世代の開発を2016年にスタートさせたが、現行を超え、ベンチマークとなりうる性能を実現させるまでに4年の月日が必要となった。現行のデビューから6年経過した2020年、満を持して新型Aeroadがデビューを果たすこととなる。

空気抵抗-7.4W、トータル重量-170g、ねじれ剛性+14％を果たした新型フレーム

元F1エンジニアと協業し空力面の設計を行った。ダミーレッグはフェルディ君という名前 (c)キャニオン
風洞実験にあたり骨組みに3Dプリントで作られたパーツを組み合わせ、フレームを形作ることでテスト効率を高めた (c)キャニオン
今作のエアロダイナミクス設計には、F1開発に携わったエンジニアが設立したSWISS SIDE社がキャニオンと協業。SWISS SIDEが持つリソースを活用することで、新型の開発では現行モデルよりも7倍のテストを行うことが可能となり、そこでエアロダイナミクスを煮詰めていくことに。

コンピューター上での設計の後は、サイクルスポーツ用に開発されたGST風洞を用いて検証が行われた。メインの骨組みに交換可能な3Dプリンター製パーツを取り付け、自転車フレームを形作るというテスト手法を用いることで、テストの効率が向上。様々なサンプルで実験を行うことで、キャニオンの理想に近づけていった。

ケーブル類をフル内装とすることで空力性能を向上させている (c)キャニオン
ディスクブレーキキャリパーに合わせて造形されている。ブレード部分も段差が設けられているようだ (c)キャニオン
結果として新型は現行モデルよりも各チューブの前後幅が広くなるデザインとなり、ケーブル類はフル内装に。風洞実験では前作よりもバイク単体では-7.4Wの抵抗を削減。ダミーレッグ（フェルディ君）を使用した状態で-4.4W、フェルディ君+ボトル2本の状態で-5.4Wのエアロダイナミクス向上を果たしている。

また、空力を煮詰めた結果、抵抗のピークはヨー角4°で迎え、そこから16°までの範囲内では抵抗が低減する結果も引き出された。帆船におけるセーリング効果のようなものの恩恵を受けることができ、エアロではないフレームに対するアドバンテージが生まれているという。ホイールの影響を強く受ける効果ではあるものの、現行と比較すると抵抗は大きく削減されている。

前後に幅が広く、カムテールデザインのチューブとすることで空力性能を向上している (c)キャニオン
フォークレッグもカムテール形状。タイヤクリアランスは最大30mmまで (c)キャニオン
新型Aeroadでは、繊維強度と高弾性率を追求した東レ製のトレカM40Xというカーボン素材を採用。フレーム、シートポスト、コックピット、スモールパーツに至るまで新しく設計を行うことで、トータルで170gの軽量化と14％のねじれ剛性向上を実現させたという。

フレームは915g、フォークは425g、コックピットは375g、シートポストは188g、スモールパーツは55gというスペックとなっている。

シートポストが露出する部分はエアロ形状だが、フレームの内側に入る部分は細いカーボンチューブとなっている (c)キャニオン
各パーツの新設計は軽量化だけではなく様々な恩恵をもたらしている。前作よりも6g軽量なシートポストは、フレームから露出する部分は前後に長いエアロ形状とされているが、フレームにインサートされる部分はシートポストを前後2セクションにわけた後半部分が切り落とされた形状とされた。この形状によりダイエットを果たすとともに、振動減衰性を向上させたという。

クイルステム式一体型ハンドルで調整幅向上

ハンドルバーは左右それぞれ2本のボルトで固定される (c)キャニオン左右のハンドルバーを分離することで、輪行用のバッグなどに収納しやすい (c)キャニオン


CP0018と名付けられたステム一体型ハンドルは、シマノDI2のジャンクションを収める窪みを省略するなど設計を新しくすることで、37gの重量削減を果たした。他にもヘッドセットのキャップやボルト周りもあわせて10gの軽量化も実現している。

またステム一体型ハンドルは新型Aeroadを語る上では欠かせないポイントだ。CP0018のハンドル部分は3ピース構造とされており、23cm幅の中央部分と左右のドロップ部をボルトで固定する方式を採用。これはユーザーへ直接配送するキャニオンならではの発想であり、ケーブルフル内装式の梱包/組み立て作業の複雑さを簡略化する解決策となる。分割式は輪行作業などでも有効であり、飛行機輪行などを行う方にはメリットとなるだろう。

クイルステム式を採用することで、ハンドル高の調整幅15mmを確保した (c)キャニオン
また、分割式としたことでハンドル幅を3段階で調節することも可能となった。例えばMサイズのフレームにはステム長100mmのCP0018が搭載されているが、ハンドル幅は390/410/430の3つから選ぶことができるため、融通がきかないステム一体型ハンドルのハンドル幅問題を解消してくれるだろう。

CP0018はフォークコラムを覆うように差し込むクイルステム式設計とされていることも大きなポイントだ。この方式を採用することで、コラムをカットせずにハンドル高を15mm調整することが可能となっている。ステムのクランプ部からコラムが突き出すこともなく、スマートな見た目の状態でポジション調整できるのは様々なサイクリストが恩恵を受けられるだろう。固定は斜臼式。フォークコラム径は1-1/8"。

アグレッシブポジションのジオメトリーから、万人にフィットするジオメトリーへ

ジオメトリーをUltimateに近づけることで、レーサーだけではなく幅広いサイクリストにフィットするようになった (c)キャニオン
新型Aeroadではハンドルを低く、遠くというプロ向けジオメトリーから、前作よりもMサイズでスタックが9mm高く、リーチが5mm短いUltimateのようなジオメトリーに変更されたという。完全にプロ向けに作られた現行モデルから一転し、新型Aeroadは一般ライダーもフィットしやすくなっているはず。

これは、プロライダーがAeroadではなくUltimateを選択した事実やサイズ診断システムPPSで得たデータによって、多くの人はアグレッシブなポジションではなく、若干アップライトなポジションを好むという裏付けを受けてのジオメトリー変更だという。

CF SLグレードはケーブルがダウンチューブから挿入される方式が採用されている (c)キャニオン
ジオメトリー面の進化はチェーンステー長にも表れている。現行のディスクブレーキ版Aeroadは、適切なチェーンラインを得るためにチェーンステー長を415mmとしており、リムブレーキ版と比較してハンドリング等のフィーリングに俊敏さが欠けていたという。新型では410mmへと短縮することで、リムブレーキモデルと同じ様な俊敏さを獲得した。

また適応タイヤ幅は最大で30mm。標準でアセンブルされるのはフロントが25mm、リアが28mmだ。これはフロントに幅の狭い25mm幅のタイヤを装着することで空力性能を引き出すためのセッティングだという。一方で、リアはエアロの影響が少ないため、快適性やトラクション性能を獲得できるように幅が広めのタイヤとしている。前後で異なる外周長を考慮してBBハイトの設計なども行われているという。

新型Aeroadの販売ラインアップ

キャニオン Aeroad CFR DI2（Tinted Chrome） (c)キャニオン
キャニオン Aeroad CFR EPS（Stealth） (c)キャニオン
キャニオンが4年を費やして開発した新型Aeroad。販売ラインアップはフラッグシップグレードのAeroad CFR、CF SLX、CF SLという3種類。

CFRグレードはシマノ DURA-ACEをメインコンポーネントとした完成車、スラム RED eTap AXS完成車、カンパニョーロ SUPER RECORD EPS完成車、そしてフレームセットが用意されている。CF SLXグレードはシマノ ULTEGRA DI2完成車、スラムFORCE eTap AXS完成車の2種類。

キャニオン Aeroad CF SLX 8 DI2（Pro White） (c)キャニオン
キャニオン Aeroad CF SLX 8 DI2（Blue in Blue） (c)キャニオン
以上の2グレードは2XSから2XLまで幅広いサイズ展開とされている。キャニオンでは小さいフレームサイズの場合650Bホイールが装着されるモデルもあるが、新型Aeroadの上位2グレードに関してはすべてのサイズで700Cホイールが装着されるという。

ベースグレードのCF SLはシマノ105完成車、シマノULTEGRA完成車、女性向けシマノULTEGRA完成車の3車種が設定されている。このグレードにはダウンチューブにワイヤー受けが用意されており、フル内装とされていない。また、3XS、2XSのサイズに関しては650Bホイールがアセンブルされている。

キャニオン Aeroad CF SL 7（Racing Red） (c)キャニオン
キャニオン Aeroad CF SL 8（Off Blue） (c)キャニオン
キャニオン Aeroad CF SL 8 WMN（Non Mint） (c)キャニオン
