フタバ商店が、切削加工を駆使した軽量パーツを展開するポーランドの新興ブランド「Absolute Black(アブソリュートブラック)」の国内展開を開始する。今回は変速性能とペダリング効率を共に追求したロード用と、シクロクロスに最適なフロントシングル用という2種類の楕円チェーンリングを紹介しよう。



アブソリュートブラック PREMIUM OVAL ROAD 110/4 BCD CHAINRING

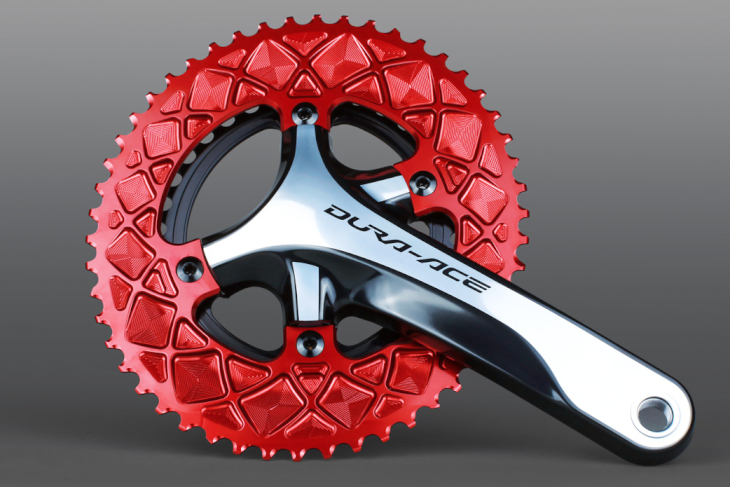

アブソリュートブラック PREMIUM OVAL ROAD 110/4 BCD CHAINRING(レッド)アブソリュートブラック PREMIUM OVAL ROAD 110/4 BCD CHAINRING(レッド) (c)フタバ商店

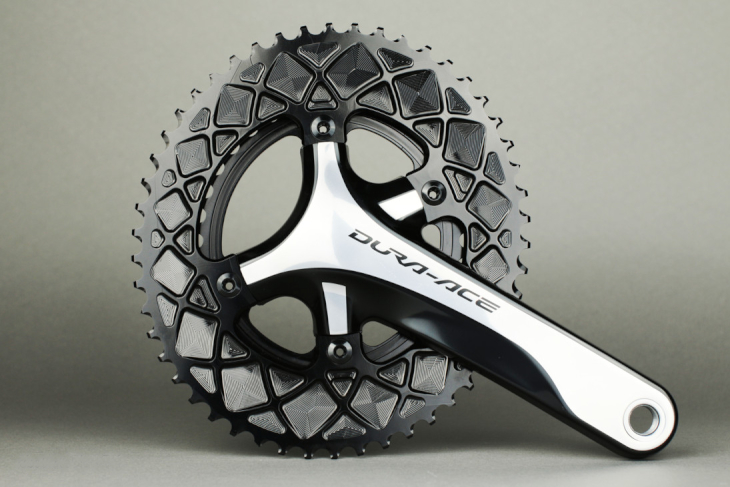

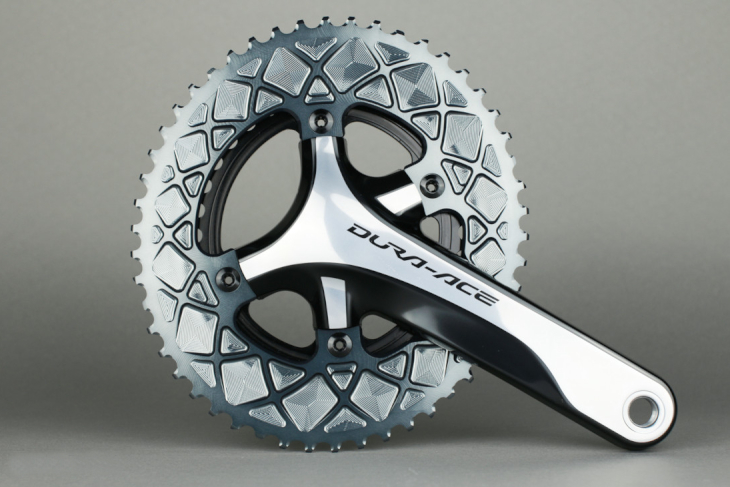

アブソリュートブラック PREMIUM OVAL ROAD 110/4 BCD CHAINRING(ブラック)アブソリュートブラック PREMIUM OVAL ROAD 110/4 BCD CHAINRING(ブラック) (c)フタバ商店アブソリュートブラック PREMIUM OVAL ROAD 110/4 BCD CHAINRING(グレー)アブソリュートブラック PREMIUM OVAL ROAD 110/4 BCD CHAINRING(グレー) (c)フタバ商店


「PREMIUM OVAL ROAD 110/4 BCD CHAINRING」は、シマノ4アームタイプのクランクに取り付け可能な楕円チェーンリング。独自の楕円率設定によって優れたペダリング効率を実現すると同時に、今までサードパーティ系チェーンリングの弱点とされてきた剛性や変速性能を高めたことが特徴だ。

素材には、数あるアルミ合金の中でも極めて優れた機械的性質を持つ「A7075-T651」を採用する。アウターチェーンリングは厚みを最大5mmとすることで、楕円チェーンリングのベンチマークであるローターのQ-Ringsに対して15%優れた剛性を実現したという。これによってたわみによるチェーン落ち等のリスクを軽減した。

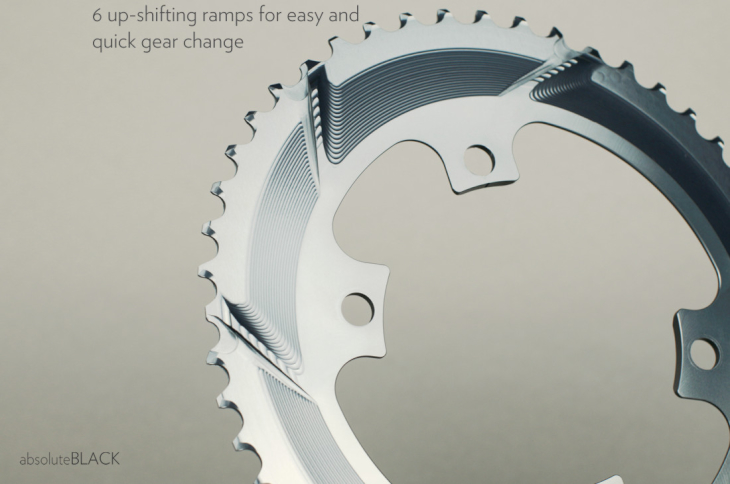

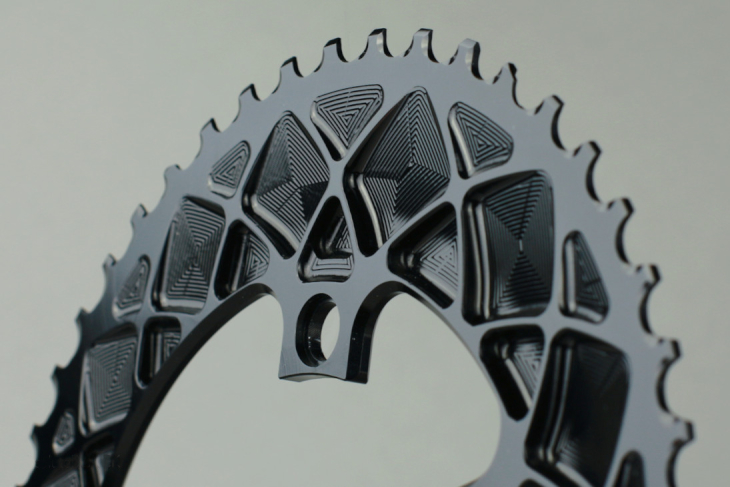

メッシュ状の肉抜きにより、剛性を保ちつつ軽量化を図ったメッシュ状の肉抜きにより、剛性を保ちつつ軽量化を図った (c)フタバ商店6つの変速ポイントを設けることで、レスポンスを高めた6つの変速ポイントを設けることで、レスポンスを高めた (c)フタバ商店

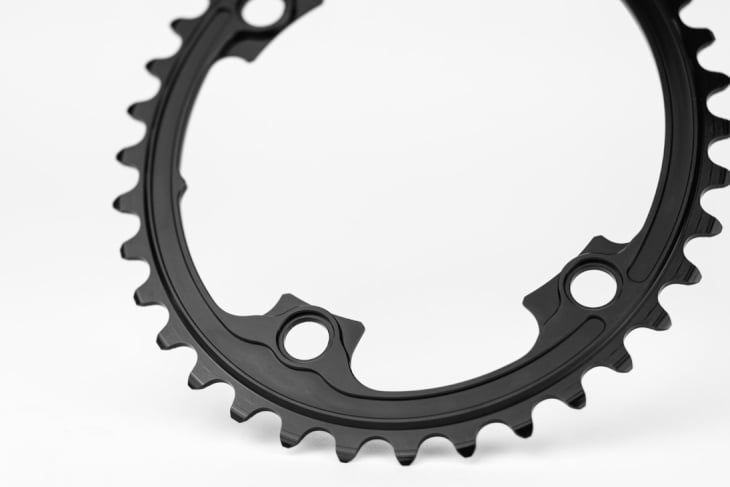

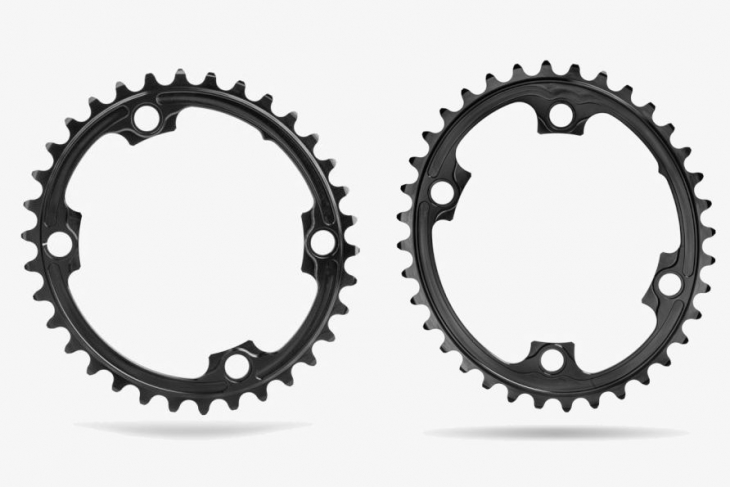

左が34Tで、右36T。歯数によって楕円率が異なる左が34Tで、右36T。歯数によって楕円率が異なる (c)フタバ商店インナーチェーンリングも切削によって徹底的な軽量化が図られているインナーチェーンリングも切削によって徹底的な軽量化が図られている (c)フタバ商店


一方で、表面には網目状に肉抜き加工を施すことで、剛性を保ちつつ軽量化。重量はQ-Ringsとほぼ同等で、インナーチェーンリングもCNC切削加工により徹底的に軽量化を行った。耐久性や強度はシマノ製チェーンリングと遜色ないという。

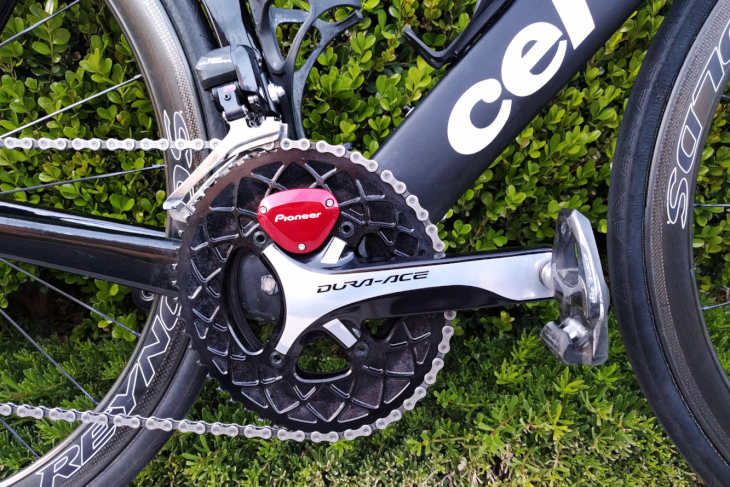

パイオニアやSRMといったパワーメーターと併用可能だパイオニアやSRMといったパワーメーターと併用可能だ (c)フタバ商店アウターチェーンリングの裏面には、一般的な変速ピンの替わりに、切削加工による変速ガイドを設置。加えて、変速ガイドの設置数を他社よりも多い6箇所に。チェーンリング自体の剛性とあわせて、純正品に匹敵するほどのスムーズかつ素早い変速を実現したという。

歯数のバリエーションは52T、50T、36T、34Tの4種類。楕円率は52Tと50Tが10.3%、36Tが11.4%、34Tが6.5%と歯数によって変化が加えられている。仮想歯数が最大となるクランク角は108°~109.5°に設定することで、ペダリング効率の最大化を図った。

カラーは、アウターがブラック、グレー、レッドの3種類、インナーがブラックの1種類で、いずれもアルマイト加工によって着色される。なお、SRMやパイオニア・ペダリングモニターといったパワーメーターとも併用可能だ。

アブソリュートブラック PREMIUM OVAL ROAD 110/4 BCD CHAINRING
対応クランク:シマノFC-9000、FC-6800、FC-5800、FC-4700
素材:A7075-T651
歯数/楕円率/重量:52T/10.3%/137g、50T/10.3%/120g、36T/11.4%/37g、34T/6.5%/31g
(楕円率参考:ローターQ-Ringsは10%、Q-XLは15%、O.symetricは21.5%)
カラー:ブラック、グレー、レッド(インナーはブラックのみ)
税抜価格:14,800円(50T、52T)、7,900円(36T、34T)



アブソリュートブラック CX OVAL 110/4 BCD N/W TRACTION CHAINRING

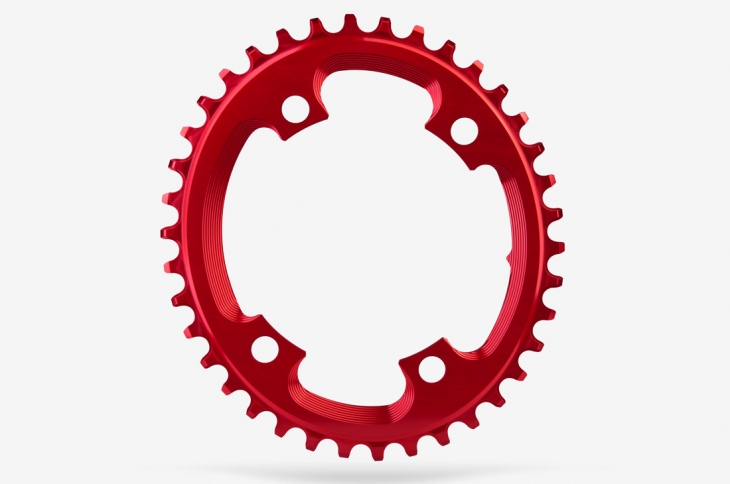

アブソリュートブラック CX OVAL 110/4 BCD N/W TRACTION CHAINRING(レッド)アブソリュートブラック CX OVAL 110/4 BCD N/W TRACTION CHAINRING(レッド) (c)フタバ商店

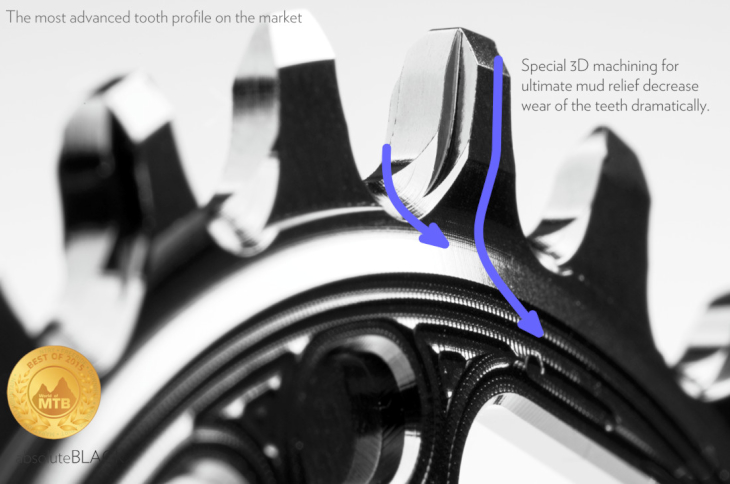

アブソリュートブラック CX OVAL 110/4 BCD N/W TRACTION CHAINRING(ブラック)アブソリュートブラック CX OVAL 110/4 BCD N/W TRACTION CHAINRING(ブラック) (c)フタバ商店独自の歯先形状により、泥や草の付着を防止し、チェーンの保持力を高めた独自の歯先形状により、泥や草の付着を防止し、チェーンの保持力を高めた (c)フタバ商店


「CX OVAL 110/4 BCD N/W TRACTION CHAINRING」は、シクロクロスバイクに最適なフロントシングル用楕円チェーンリング。その名の通り、トラクションを高めることを目的とし、楕円形状によりトルクを均一化し、未舗装路でのスリップやトルク抜けを防ぐよう設計されている。

歯先の形状は、MTBレースシーンで培ってきたノウハウを取り入れた。歯先の幅を交互に変えていることに加えて、歯先を3次元的に切削することで泥や草の付着を防止し、チェーンの保持力を高めている。歯数は38Tの1種類のみ(40Tと42Tは現在開発中とのこと)。装着可能なクランクは、シマノ4アームタイプのFC-9000、FC-6800、FC-5800、FC-4700など。カラーはブラックとレッドの2種類。

アブソリュートブラック CX OVAL 110/4 BCD N/W TRACTION CHAINRING
対応クランク:シマノFC-9000、FC-6800、FC-5800、FC-4700
素 材:A7075-T651
歯 数:38T
楕円率:11.4%
仮想歯数最大位置:上死点から110.5°
重 量:65g
カラー:ブラック、レッド
税抜価格:9,800円
